Для выполнения электромонтажных работ понадобится самый разный
инструмент - начиная от простых отверток, измерительных приборов, вплоть до штробореза или перфоратора. Наш разговор пойдет именно об электроизмерительных инструментах.
Индикаторная отвертка, указатель напряжения
При проведении электромонтажных работ вопрос электробезопасности занимает одно из важнейших мест, поэтому в перечне инструмента электрика должна быть индикаторная отвертка и указатель напряжения.
Индикаторная отвертка помогает определить наличие или отсутствие фазы, но отсутствие напряжения в электропроводке нужно определять именно указателем напряжения.
Универсальные указатели напряжения, индицирующие величину измеряемого напряжения, часто используются в качестве тестера для проверки целостности цепей, а также в качестве индикатора наличия фазы. В качестве альтернативы указателю напряжения в электропроводках до 1000 В может использоваться мультиметр.
Также незаменимым помощником электрика является индикатор скрытой проводки, который значительно ускоряет процесс ликвидации повреждения электропроводки.

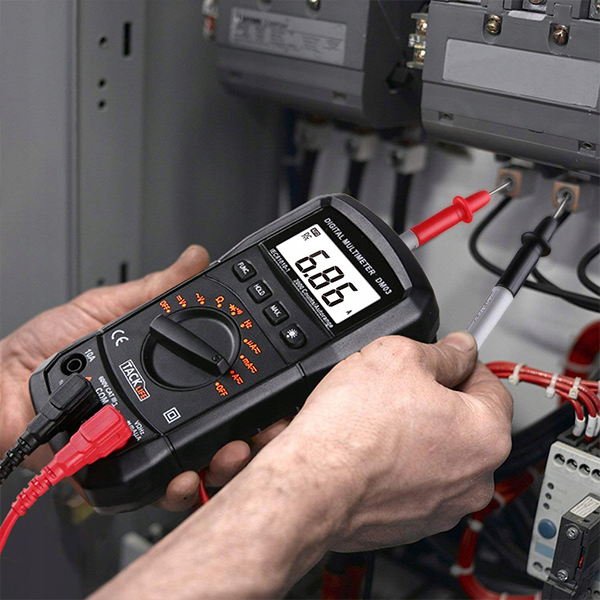

Мультиметр
Мультиметр представляет собой многофункциональный прибор, предназначенный для измерения основных электрических величин. Это незаменимый прибор для электрика, он позволяет измерять напряжение в широком диапазоне, как постоянного, так и переменного тока, сопротивление, силу тока. Наличие режима прозвонки позволяет определять целостность предохранителей и электропроводок, а также позволяет быстро разобраться в сложных цепях распределительных щитков.
На что важно обратить внимание при выборе мультиметра — это на класс точности и на пределы измерений. Чем выше класс точности, тем меньшую погрешность имеет прибор. Так, мультиметры с классом точности 2,5 дают погрешность в 10%. Даже если вам необходимо измерить напряжение в сети электропитания 220 В, плюс-минус 22 В это немало. Если говорить о более точных измерениях, такие отклонения недопустимы. Потому наиболее широко распространены мультиметры с классом точности 3,5, которые дают погрешность около 1%. Это уже более достоверные результаты, которых для домашнего мастера достаточно.
Токоизмерительные клещи
Для удобства измерения нагрузки используются специальные токоизмерительные клещи, позволяющие измерять нагрузку без необходимости включения прибора в разрыв электрической цепи. Клещи токовые являются поистине универсальным прибором, на одном уровне с традиционным мультиметром. Их главное преимущество заключается в бесконтактном измерении параметров цепи. К несомненным плюсам также можно отнести возможность работы с высоковольтными цепями (корректная работа возможна с напряжениями вплоть до 10000 В), а также компактность корпуса пробора.
В целом прибор и представляет собой обычный мультиметр, но рассчитан на работу с цепями высоких напряжений, а также зачастую имеет гораздо меньший класс точности. При этом такие клещи нашли широкое применение как в бытовых условиях, так и в производстве. Они позволяют быстро оценить ситуацию, оперативно отреагировать, при этом значительно снижается риск работы с цепью.
Для точного определения состояния изоляции, переходного сопротивления замеры должны производиться мегомметром – еще один измерительный прибор в списке электромонтажника. Этот прибор используется при монтаже и обслуживании силового оборудования, крупных распределительных щитов, распределительных устройств.
