Сегодня ни одна стройка не обходится без применения различных крепежных элементов. От простых гвоздей до сложных крепежных узлов и систем. В этому ряду свое почетное место занимает линейка анкерной техники.

Понятие анкер произошло от немецкого Anker - якорь. Несмотря на внешние различия, и анкер, и корабельный якорь выполняют одну и ту же функцию: закрепляются в основании и удерживают какую-то конструкцию. Металлический анкер удерживается в конструкции за счет силы трения, возникающей в результате распора своих стенок в момент его установки в подготовленное отверстие в несущем материале.

Производят анкеры из металлических сплавов: латуни, стали и алюминия.

Процесс монтажа в большинстве случаев достаточно прост: в основании просверливается отверстие, с диаметром близком к диаметру самого анкера, удаляется пыль и осколки материала возникшего при бурении отверстия (отверстие продувается), после чего в подготовленное отверстие молотком забивается сам анкер. Далее в зависимости от конструкции анкерного крепления забивается либо клиновая часть (анкер-клин), либо закручивается гайка или винтовой сердечник.

Классика жанра – анкерный болт с гайкой

Самый популярный и широко применяемый, благодаря максимальной длине распорной зоны в линейке анкеров и универсальности крепления. Для защиты поверхности анкера от коррозии все его элементы изготовлены с поверхностным нанесением цинкового покрытия. Материал основания - кирпич, бетон, природный камень.

Анкерный болт с гайкой

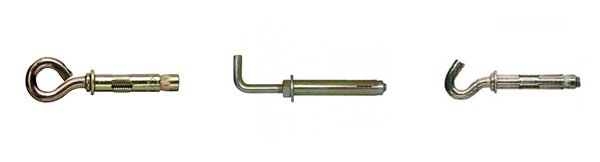

На его базе создано несколько разновидностей: болт с кольцом, полукольцом и крюком (на рисунке).

Анкерные болты с кольцом, полукольцом и крюком

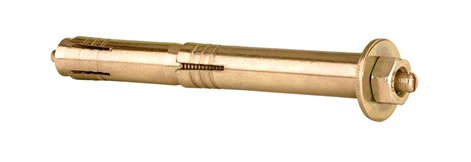

Еще одно интересно решение на основе анкерного болта – двухраспорный анкер.

Его конструктивным преимуществом являются две наружные распорные втулки. Первую распирает внутренний стержень при закручивании гайки, вторую - первая втулка. Благодаря этому распор происходит сразу в двух местах, что, естественно, увеличивает несущую способность в 1,5-2 раза относительно обычных.

Анкер двухраспорный

Ближайший родственник двухраспорного анкера – анкерный болт

Анкер болтРазличие заключается только в стержне, который в данном случае выполнен в виде болта с шестигранной головой, а не шпильки.

Такие болты часто используются при креплении рекламных конструкций, оборудования и в быту для крепления различных конструкций и подвесных изделий.

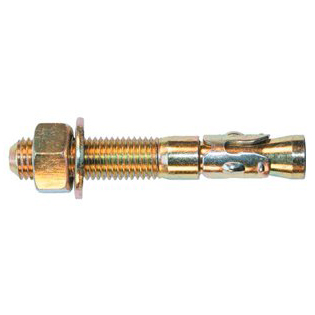

Анкер клиновой или анкер шпилька

Анкер шпилька

По сути - это тот же анкерный болт с гайкой, только без корпуса. В предыдущих типах распор обеспечивался именно посредством него — корпуса с прорезями. Здесь -посредством подвижной муфты с продольными прорезями и клиновидного основания анкера. Во время закручивания гайки муфта смещается по стержню в сторону клиновидного основания. Чем сильнее мы затягиваем гайку, тем больше происходит смещение муфты и соответственно её распирание. Материал основания - бетон, природный камень без пустот.

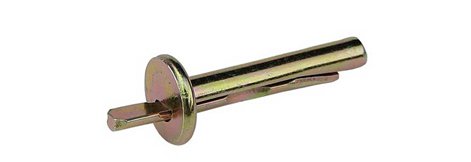

Самым простым и незатейливым в семействе анкеров можно назвать анкер – клин

Он закрепляется с помощью штифта (клина), входящего в его конструкцию. Для окончательного закрепления анкера необходимо после его установки в отверстие забить молотком штифт, который по мере продвижения создаст распор из-за утолщенного наконечника анкера.

Анкер-клин

Применяется этот анкер для монтажа легких конструкций: уголков и подвесов подвесного потолка, профилей для ГКЛ и неразъёмного крепления других конструкций из тонких листовых материалов.

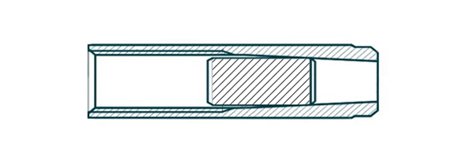

И, в завершение обзора, упомянем забивные анкера (сталь) или цанги

Забивной анкер

Отличительной особенностью этих анкеров является отсутствие в их комплектации винтов, болтов и шпилек. Элементами имеющими метрическую резьбу комплектуют данный анкер в зависимости от решаемых задач по закреплению материалов и оборудования. Распирающее усилие в них создается специальным клиновидным элементом, находящимся внутри анкера, при вкручивании в него метрического крепежа.

Забивной анкер

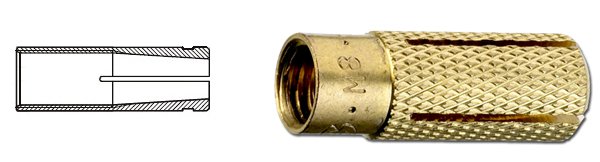

Латунный анкер

Эти анкеры очень похожи на предыдущие, но имеют конструкционное отличие: распор в них создается самим ввинчиваемым элементом. Анкер имеет конусообразную внутреннюю поверхность с метрической резьбой. Благодаря такой конструкции получается, что по мере вкручивания крепежного элемента в анкер его лепестки будут раскрываться, обеспечивая тем самым распорное давление на стенки основания. Выглядит это следующим образом:

Латунный анкер

Применять такие анкеры можно в помещениях с экстремальной влажностью, так как латунь устойчива к коррозии, что делает данный крепеж не заменимым для таких условий работы крепежного узла.

Способ установки таких анкеров аналогичен установке забивных анкеров, за исключением того, что эти анкеры не нужно отдельно предварительно расклинивать.
